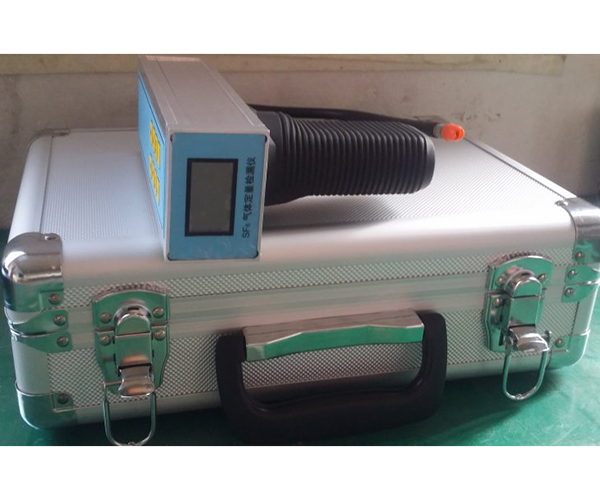

高精度SF6氣體檢漏儀/SF6氣體檢漏儀/SF6檢漏儀  型號：SHMD-3B

一．概述

SHMD-3B型高精度SF6氣體檢漏儀是在電力工業部“八五”重點科研項目“SF6檢漏儀質量及檢漏儀的研制”的基礎上根據廣大用戶反饋意見，結合我國電力系統的實際情況而精心設計的新一代產品。該儀器除了克服國外產品的缺點，吸收其優點外，還具有靈敏度高、穩定性好、響應速度快、操作簡便、移動范圍大、可迅速、準確地定性和定量檢測SF6斷路器和GIS的泄漏點和年泄漏率。

本儀器系國內**進的SF6氣體檢漏儀，具有國際先進水平。儀器十分適合于供電部門．安裝檢修單位和電力試驗研究所使用，同時也十分適合高壓開關廠作為SF6電器設備入出口產品的配套儀器，從而提高了整體產品的檔次。

二．主要技術指標

1.最小檢測值：0.01μL/L

2.檢測范圍：  10-30μL/L

100-200μL/L

300-500μL/L

3.響應時間：  <1秒

4.恢復時間：  10秒

5.示值誤差：  ≤±3%

6.重復性：    ≤1%

7.穩定性：

              零點漂移：<±1%

              量程漂移：<±1%

8.指示方法：  指示儀表顯示和聲光訊號

9.探槍檢測長度：5米

10.連續工作時間：3小時

11.儀器電源：    220V  50Hz

12.使用環境：

                  溫    度：5-45℃

                  相對濕度：≤±1%

13.整機重量：    26公斤

三．主要特點：

1、體積小，重量輕：盡**可能采用輕質原材料，壓縮儀器的空間和重量，使儀器的體積和重量大大下降，便于運輸和攜帶。

2、測量線段長，可檢測約5米高的泄漏點，移動范圍大。

3、靈敏度高：在電路上采用優化設計，同時降低噪聲及電磁波的干擾，使靈敏度提高。

4、測量范圍寬，多檔切換：儀器可在SF6開關裝置的泄漏率范圍內檢測SF6的漏氣量，可多檔切換選擇，并給出每檔的標準曲線，能進行定量和定性檢漏。

5、準確度高：儀器采用先進的校驗方法校驗，給出高準確度的校準曲線，提高了SF6檢漏結果的可信度和定量檢漏的精度。

6、顯示直觀，聲光報警：采用指示儀表顯示，具有簡便直觀的效果。當有SF6存在時，儀器發出聲光報警。

7、反應速度快，恢復時間短：采用新型電路結構，使儀器的反應速度加快，恢復時間縮短，這極大的方便了現場檢測。

8、內置自診功能：本儀器具有對儀器自身工作狀態進行監視的功能。

9、外形美觀：儀器外殼采用鋁合金包裝，板面上所有按鈕開關都由指示燈顯示。

10、使用時間長：使用時間可達3小時。十分適合于現場SF6高壓開關廠和研究所使用。

11、抗干擾性強：儀器采用全屏蔽，消除了外界和本身的干擾。

12、高穩定性：儀器電源電壓穩定度高，溫升低，熱損耗小，熱穩定性好。在儀器使用時間內，儀器零點漂移和跨度漂移小。

13、重復性好：儀器多次測量其結果重復性好。

14、可靠好高：儀器電路結構合理；采用進口元器件，并進行嚴格篩選，另外還配有過流．短路保護和電子開關鎖。因此，平均無故障時間明顯增加
